Kit de fijación para tejados de pizarra
68,85 €
Impuestos incluidos
0805
0712971129467
Kit de fijación para paneles fotovoltaicos.
Adecuado para todo tipo de tejados de pizarra.
Elija el número de paneles y la disposición (vertical/paisajista) en las opciones.
Este kit contiene todos los materiales necesarios para montar sus paneles fotovoltaicos en un tejado de pizarra.
Sólo tiene que seleccionar en las opciones el número de paneles dispuestos en vertical u horizontal en su tejado >> el contenido del kit de fijación se adaptará automáticamente.
Nota: Si es un techo plano, por favor indíquelo durante su pedido y seleccione los ganchos planos.
También compatible con tejas planas.
Contenido del kit de fijación
Carril de aluminio de 40x40 mm
Riel de aluminio para montar el panel solar. Riel personalizado disponible bajo pedido.
>> Más información sobre el raíl de 40x40 mm
Unión de raíles - 2 barras de fijación
Estas 2 barras se utilizan para unir de forma segura 2 piezas de raíl sin necesidad de tornillos ni herramientas. Basta con insertar las barras de unión en las dos piezas de raíl a unir.
>> Más información sobre la pieza de unión
Gancho de fijación para tejados de pizarra
Este gancho se fija al tejado para sujetar el raíl de aluminio que soporta el panel solar.
>> Más información sobre los ganchos para tejados de pizarra
Pinza intermedia - fijación de paneles
Abrazadera para fijación interna de paneles fotovoltaicos. Altura ajustable en función de la altura del marco del panel solar: 35 - 50 mm. Se fija al carril de aluminio con tornillo y tuerca de acero inoxidable (suministrados).
Opción: Altura a elegir en función de la altura del marco del panel.
>> Más información sobre la abrazadera central
Abrazadera final - fijación del panel
Abrazadera para la fijación externa del panel. Alturas disponibles: 35mm - 40mm - 45mm - 47mm - 50mm. Esta abrazadera se fija al carril de aluminio con un tornillo y una tuerca (suministrados).
>> Más información sobre la abrazadera
¿Cómo elegir el kit adecuado para mis paneles?
El kit de fijación es adecuado para todos los tejados de pizarra. Gracias a sus opciones, puede adaptarse a la disposición de sus paneles.
Las fijaciones son compatibles con los paneles de tamaño estándar.
1. Seleccione el número de paneles en vertical u horizontal
Elija el número de paneles por fila, dispuestos en vertical u horizontal.
Por ejemplo, la disposición que se muestra al lado requiere 3 veces el producto Kit de fijación:
> 1er kit para la fila 1: 3 paneles verticales
> 2º kit para la fila 2: 2 paneles apaisados
> 3er kit para la fila 3: 2 paneles apaisados
2. Seleccione el clame adecuado para su panel
La abrazadera sirve para fijar el panel al carril de aluminio. Su altura debe corresponder al grosor del marco de su panel para que quede firmemente sujeto al raíl.
Alturas de panel disponibles: 35 - 40 - 45 - 47 - 50 mm

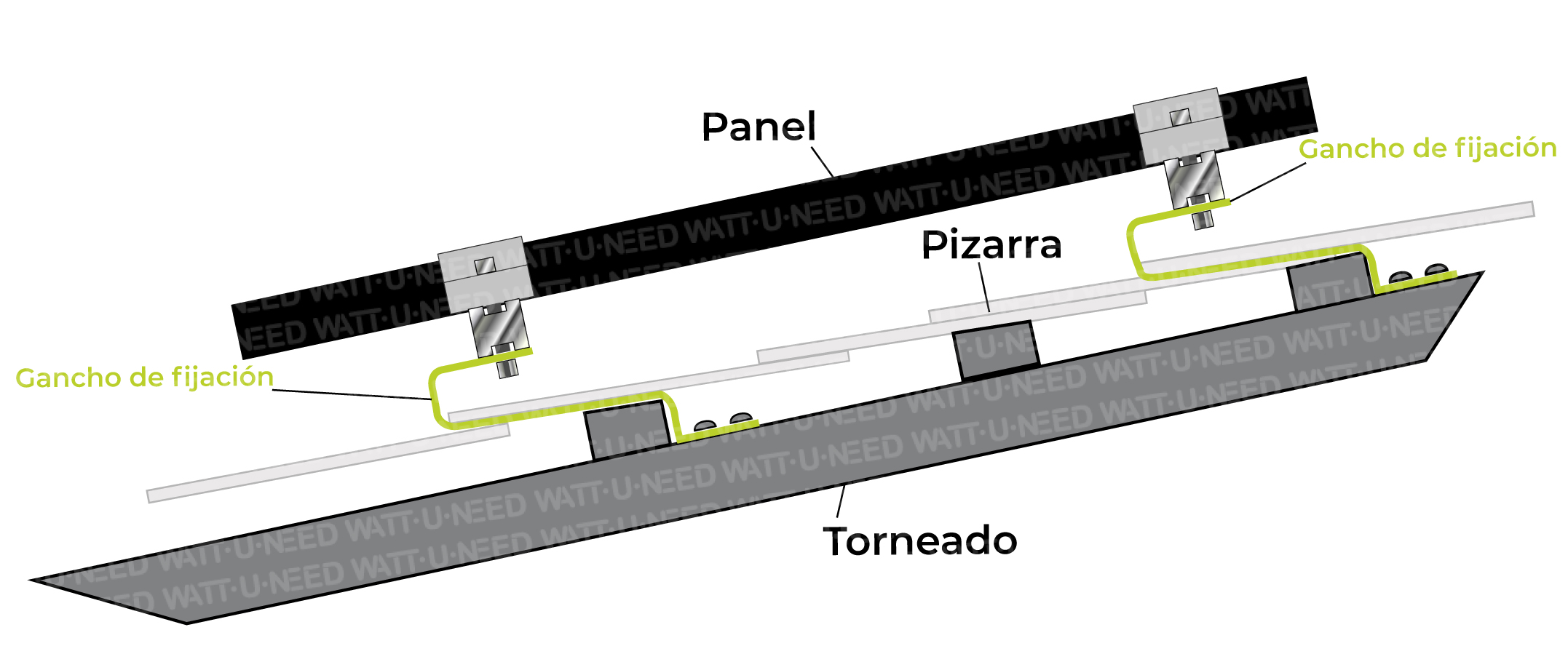

Esquema de instalación de las fijaciones para tejados de pizarra
Detalles de los materiales suministrados según la cantidad de paneles
| Paneles verticales | ||||||
| Número de paneles | Carril (m) | Detalle del carril* | Unión | Gancho de ajuste doble | Abrazadera central | Abrazadera final |
| 1 panel | 2,4 | (2 x 1,20m) | 0 | 4 | 0 | 4 |
| 2 paneles | 4,8 | (2 x 2,40m) | 0 | 6 | 2 | 4 |
| 3 paneles | 7,2 | (4 x 1,80m) | 2 | 8 | 4 | 4 |
| 4 paneles | 9,6 | (4 x 2,40m) | 2 | 10 | 6 | 4 |
| 5 paneles | 12 | (4 x 2,40m et 2 x 1,20m) | 4 | 12 | 8 | 4 |
| 6 paneles | 14,4 | (6 x 2,40m) | 4 | 14 | 10 | 4 |
| 7 paneles | 16,8 | (6 x 2,40m et 2 x 1,20m) | 6 | 16 | 12 | 4 |
| 8 paneles | 19,2 | (8 x 2,40m) | 6 | 18 | 14 | 4 |
| 9 paneles | 21,6 | (8 x 2,40m et 2 x 1,20m) | 8 | 20 | 16 | 4 |
| 10 paneles | 24 | (10 x 2,40m) | 8 | 22 | 18 | 4 |
| 11 paneles | 26,4 | (10 x 2,40m et 2 x 1,20m) | 10 | 24 | 20 | 4 |
| 12 paneles | 28,8 | (12 x 2,40m) | 10 | 26 | 22 | 4 |
| 13 paneles | 31,2 | (12 x 2,40m et 2 x 1,20m) | 12 | 28 | 24 | 4 |
| 14 paneles | 33,6 | (14 x 2,40m) | 12 | 30 | 26 | 4 |
| 15 paneles | 36 | (14 x 2,40m et 2 x 1,20m) | 14 | 32 | 28 | 4 |
| 16 paneles | 38,4 | (16 x 2,40m) | 14 | 34 | 30 | 4 |
| 17 paneles | 40,8 | (16 x 2,40m et 2 x 1,20m) | 16 | 36 | 32 | 4 |
| 18 paneles | 43,2 | (18 x 2,40m) | 16 | 38 | 34 | 4 |
| 19 paneles | 45,6 | (18 x 2,40m et 2 x 1,20m) | 18 | 40 | 36 | 4 |
| 20 paneles | 48 | (20 x 2,40 m) | 18 | 42 | 38 | 4 |
| Paneles apaisados | ||||||
| Número de paneles | Carril (m) | Detalle del carril* | Unión | Gancho de ajuste doble | Abrazadera central | Abrazadera final |
| 1 panel | 3,6 | (2 x 1,80m) | 0 | 4 | 0 | 4 |
| 2 paneles | 7,2 | (4 x 1,80m) | 2 | 6 | 2 | 4 |
| 3 paneles | 10,8 | (6 x 1,80m) | 4 | 10 | 4 | 4 |
| 4 paneles | 14,4 | (8 x 1,80m) | 6 | 12 | 6 | 4 |
| 5 paneles | 18 | (10 x 1,80m) | 8 | 16 | 8 | 4 |
| 6 paneles | 21,6 | (12 x 1,80m) | 10 | 18 | 10 | 4 |
| 7 paneles | 25,2 | (14 x 1,80m) | 12 | 22 | 12 | 4 |
| 8 paneles | 28,8 | (16 x 1,80m) | 14 | 24 | 14 | 4 |
| 9 paneles | 32,4 | (18 x 1,80m) | 16 | 28 | 16 | 4 |
| 10 paneles | 36 | (20 x 1,80m) | 18 | 30 | 18 | 4 |
| 11 paneles | 39,6 | (22 x 1,80m) | 20 | 34 | 20 | 4 |
| 12 paneles | 43,2 | (24 x 1,80m) | 22 | 36 | 22 | 4 |
| 13 paneles | 46,8 | (26 x 1,80m) | 24 | 40 | 24 | 4 |
| 14 paneles | 50,4 | (28 x 1,80m) | 26 | 42 | 26 | 4 |
| 15 paneles | 54 | (30 x 1,80m) | 28 | 46 | 28 | 4 |
| 16 paneles | 57,6 | (32 x 1,80m) | 30 | 48 | 30 | 4 |
| 17 paneles | 61,2 | (34 x 1,80m) | 32 | 52 | 32 | 4 |
| 18 paneles | 64,8 | (36 x 1,80m) | 34 | 54 | 34 | 4 |
| 19 paneles | 68,4 | (38 x 1,80m) | 36 | 58 | 36 | 4 |
| 20 paneles | 72 | (40 x 1,80m) | 38 | 60 | 38 | 4 |
* Los detalles de los carriles se dan a título indicativo y dependen del tamaño de los paneles (que varía la longitud de los carriles).
